系统主要设备仪表功能简介：

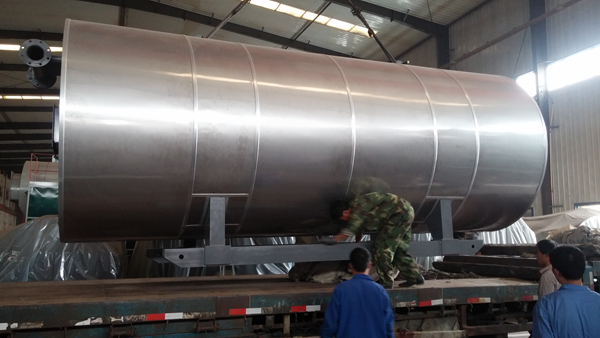

⑴加热炉
加热炉是加热炉系统的主机部分，有机载热体由此获得热能，主机分为炉本体与燃烧器两大部分。
燃烧器使用说明参照燃烧器使用说明书。
⑵热油循环泵
热油循环泵为导热油闭路强制循环提供动力，要求每台加热炉配置两台泵，其中一台为备用。
⑶膨胀槽（高位槽）
膨胀槽用作导热油因温度变化而产生体积变化的补偿，从而稳定系统热载体的压头，同时还可以帮助系统脱水排气，因此膨胀槽应设置在比系统其它设备或管道高出1.5～2m标高处，正常工作时应保持高液位状态，当突然停电或热油循环泵发生故障而需紧急停炉时，可以将冷油置换阀打开，此时高位槽的冷油利用其位能流经炉管而入贮油槽，从而防止炉管内导热油超温过热。其调节容积应不小于液相炉和管网系统中有机热载体在工作温度下因受热膨胀而增加的容积的1.3倍。
⑷贮油槽（低位槽）
贮油槽主要用来贮存高位槽、炉管及系统排出的导热油。正常工作时应处于低液位状态，随时准备接受外来导热油。排气口（呼吸口）应接至安全区，且不得设置阀门（用氮气保护的系统除外）。贮油槽的容积应不小于有机热载体炉中有机热载体总量的1.2倍。
⑸注油泵（齿轮泵）
2CY齿轮注油泵，用来向系统补充或抽出导热油。泵体上箭头方向应是主轴旋转方向，也是介质的流动方向。
⑹过滤器（滤油器）
滤油器用来过滤并清除供热系统中的异物。
⑺油气分离器
油气分离器用来分离并排除供热系统中的空气、水蒸气及其它气体，从而确保导热油在液相无气水的状态下稳定运行。
⑻安全阀
安全阀应设置在加热炉主管线上，且与炉本体之间不得设置阀门。安全阀主要用来防止阀门的误操作而引起的导热油升温超压。
⑼温度表
温度表应设置在热载体炉出口主管线上与进口主管线上，且便于司炉工观察。
